Cartilla técnica viva sobre la guadua: ciclo completo de cultivo, propiedades estructurales, diseño paramétrico y fragmentos de código para arquitectura de alto rendimiento.
Desde la selección del material vegetativo hasta la pieza estructural: 9 etapas que transforman un rizoma en arquitectura. Haz clic en cada tarjeta para más detalles.
La guadua puede curvarse mediante calor, cortes estratégicos o presión sostenida. Estas técnicas permiten crear formas orgánicas, arcos y estructuras curvas sin perder resistencia estructural.
La especie más importante de Latinoamérica para construcción. Culmos robustos, alta resistencia mecánica y amplia distribución en Colombia, Ecuador y Venezuela.
Análisis técnico frente a materiales convencionales de construcción.
| Material Estructural | Tension/Comp. | Relacion Peso/Res. | Cond. Termica | Energia Emb. | Renovabilidad | Huella CO₂ |
|---|---|---|---|---|---|---|
|
G. angustifolia
Acero Vegetal
|
140 / 60 MPa
|
Excelente
Alta eficiencia
|
0.15 W/mK | 1.5 MJ/kg | Muy Alta | Negativa (Captura) |
|
G. paniculata
Fina & Flexible
|
90 / 40 MPa
|
Alta
Uso artesanal
|
0.13 W/mK | 1.2 MJ/kg | Muy Alta | Negativa (Captura) |
|
Acero A36
Referente Industrial
|
400 / 250 MPa
|
Media-Baja | 50.0 W/mK | 35.0 MJ/kg | Nula | Alta (Emision) |
|
Concreto 21MPa
Referente Masivo
|
3 / 21 MPa
|
Muy Baja | 1.8 W/mK | 2.0 MJ/kg | Nula | Media (Emision) |
Análisis comparativo de mitigación climática por hectárea/año
¿Qué significa?
Toneladas de CO₂ equivalentes capturadas por hectárea al año. La guadua angustifolia destaca por su rápido crecimiento.
🔎 La captura neta considera carbono almacenado + renovación anual del guadual.
¿Por qué es sostenible?
La guadua se regenera desde el rizoma sin resembrar. Se cosecha selectivamente cada 3-5 años.
🌱 Un mismo guadual produce durante más de 50 años.
¿Qué significa "negativa"?
La guadua almacena más CO₂ del que emite. Por cada m³ se retienen 150 kg de CO₂.
📐 Comparado con el acero, la guadua es un sumidero activo.
💡 Dato curioso
💡 Dato curioso
💡 Dato curioso
💡 Dato curioso
💡 Dato curioso
💡 Dato curioso
💡 Dato curioso
| Indicador (por ha/año) | G. angustifolia | G. paniculata | Bosque Tropical | Pino Reforestado |
|---|---|---|---|---|
|
🌳 Biomasa aérea
(t MS/ha)
|
100 - 120 | 55 - 75 | 200 - 240 | 65 - 85 |
|
⛰️ Carbono almacenado
(t C/ha)
|
45 - 55 | 25 - 31 | 95 - 115 | 35 - 45 |
|
📈 Tasa de crecimiento
(cm/día)
|
25 - 35 | 14 - 20 | 1 - 2 | 1.5 - 2.5 |
|
🔄 Ciclo de cosecha
(años)
|
4 - 6 | 2.5 - 3.5 | 25 - 35 | 18 - 22 |
|
🏗️ CO₂ en producto final
(kg CO₂/m³)
|
-170 a -130 | -110 a -80 | -200 a -160 | -140 a -100 |
|
💨 Oxígeno producido
(t O₂/ha/año)
|
55 - 70 | 32 - 44 | 18 - 22 | 14 - 18 |
Cada kiosco construido en guadua representa más CO₂ capturado que emitido en su ciclo de vida completo (producción, transporte y construcción). La relación de absorción es 3.2:1 frente a estructuras convencionales en acero o concreto.
La guadua captura CO₂ durante toda su vida. Al usarla en construcción, el carbono queda almacenado por décadas, convirtiendo los edificios en sumideros de carbono.
El rizoma rebrota cíclicamente cada 3‑5 años sin necesidad de resembrar. Se cosecha selectivamente manteniendo la cobertura vegetal permanente.
Resistencia específica 3 veces superior al acero: 3 veces más resistencia por unidad de peso. Menos material = menos carbono embebido.
| Concepto | Categoría | Unidad | Cantidad | Precio unit. | Subtotal | Nota |
|---|---|---|---|---|---|---|
| Guadua tratada | Material | und | — | Aplica desperdicio + curvado | ||
| Conectores / Pernos | Material | und | — | Aplica desperdicio | ||
| Acabados (esterilla / selladores) | Material | lote | — | Cielo raso, muros, protección | ||
| Brochas / Rodillos (acabados) | Herramientas | kit | — | Sugerido por lote de acabados | ||
| Lijas (preparación de superficie) | Herramientas | paq | — | Sugerido por lote de acabados | ||
| Transporte | Logística | viaje | — | Cargue, descargue, fletes | ||
| Permisos / Salvoconductos | Logística | lote | — | Trámite y movilización | ||
| Plantillas / Herramientas (curvado) | Herramientas | lote | — | Guía el radio y reduce retrabajo | ||
| Cerrucho (hojas / repuestos) | Herramientas | hoja | — | Sugerido según vida útil por hoja | ||
| Base anticorrosiva (metal/pernos) | Material | L | — | Calculado por pernos (ml/perno) | ||
| Inmunización (sales / preservante) | Material | L | — | Calculado por guadua (L/guadua) | ||
| EPP Guantes (par) | Herramientas | par | — | Sugerido por jornada y cuadrilla | ||
| EPP Mascarilla (und) | Herramientas | und | — | Sugerido por jornada y cuadrilla | ||
| Mano de obra (fabricación + montaje) | Mano de obra | h | — | Tarifa × horas (según modo) | ||
| Prototipos / Pruebas | Riesgo | lote | — | Reduce fallas antes de obra |
| Material de Cubierta (Acabado) | Pendiente Min. | Carga Admisible | Sistema de Fijacion | Normativa Aplicable |
|---|---|---|---|---|
| Teja de Barro | ≥ 30% | 1.5 - 2.5 kN/m² | Mortero / Listón | Título C - C.4.3 |
| Teja de Concreto | ≥ 25% | 1.8 - 3.0 kN/m² | Listón + Gancho | Ficha técnica |
| Fibrocemento | ≥ 15% | 0.3 - 0.6 kN/m² | Gancho J / Tornillo | Título C - C.4.2 |
| Zinc / Aluzinc | ≥ 5% | 0.2 - 0.5 kN/m² | Tornillo autoperforante | Título C - C.4.1 |
| Teja Asfáltica | ≥ 20% | 0.1 - 0.3 kN/m² | Clavo + OSB | Ficha técnica |
| Panel Sándwich Metálico | ≥ 5% | 0.2 - 0.6 kN/m² | Tornillo + Arandela | Ficha técnica |
| Policarbonato Alveolar | ≥ 8% | 0.1 - 0.25 kN/m² | Perfil + Tornillo | Ficha técnica |
| Teja Traslúcida (FRP) | ≥ 10% | 0.15 - 0.35 kN/m² | Tornillo + Arandela | Ficha técnica |
| Teja Plástica (PVC) | ≥ 10% | 0.1 - 0.3 kN/m² | Tornillo + Arandela | Ficha técnica |
| Membrana Impermeable (EPDM/TPO) | ≥ 2% | 0.1 - 0.4 kN/m² | Adhesivo / Mecánica | Ficha técnica |
| Cubierta Verde Ligera | ≥ 2% | 0.8 - 2.5 kN/m² | Membrana + Sustrato | Detalle constructivo |
| Sistema Estructural | Pendiente Recomendada | Carga Admisible (Estructural) | Sistema de Unión | Normativa Aplicable |
|---|---|---|---|---|
| G. angustifolia (cerchas/vigas) | ≥ 15% (acabado) | 0.5 - 1.0 kN/m² (cubierta) + sobrecarga | Perno pasante + Amarre / Boca de pez | NSR-10 Título G – G.12 |
| G. paniculata (cerchas ligeras) | ≥ 15% (acabado) | 0.4 - 0.8 kN/m² (cubierta) | Perno pasante + Amarre / Tensores | NSR-10 Título G – G.12 |
| Cerchas de Madera (Pino, Eucalipto) | ≥ 15% (acabado) | 0.8 - 1.2 kN/m² | Pernos / Platinas / Cortes tipo caja | NSR-10 Título D – Estructuras de Madera |
| Cerchas Metálicas (Perfiles livianos) | ≥ 5% | 0.8 - 2.5 kN/m² | Soldadura / Pernos estructurales | NSR-10 Título F – Estructuras Metálicas |
Sociedades Conectadas interviene en dos territorios colombianos con contextos geograficos, culturales y ecologicos distintos, unidos por el potencial de la guadua.

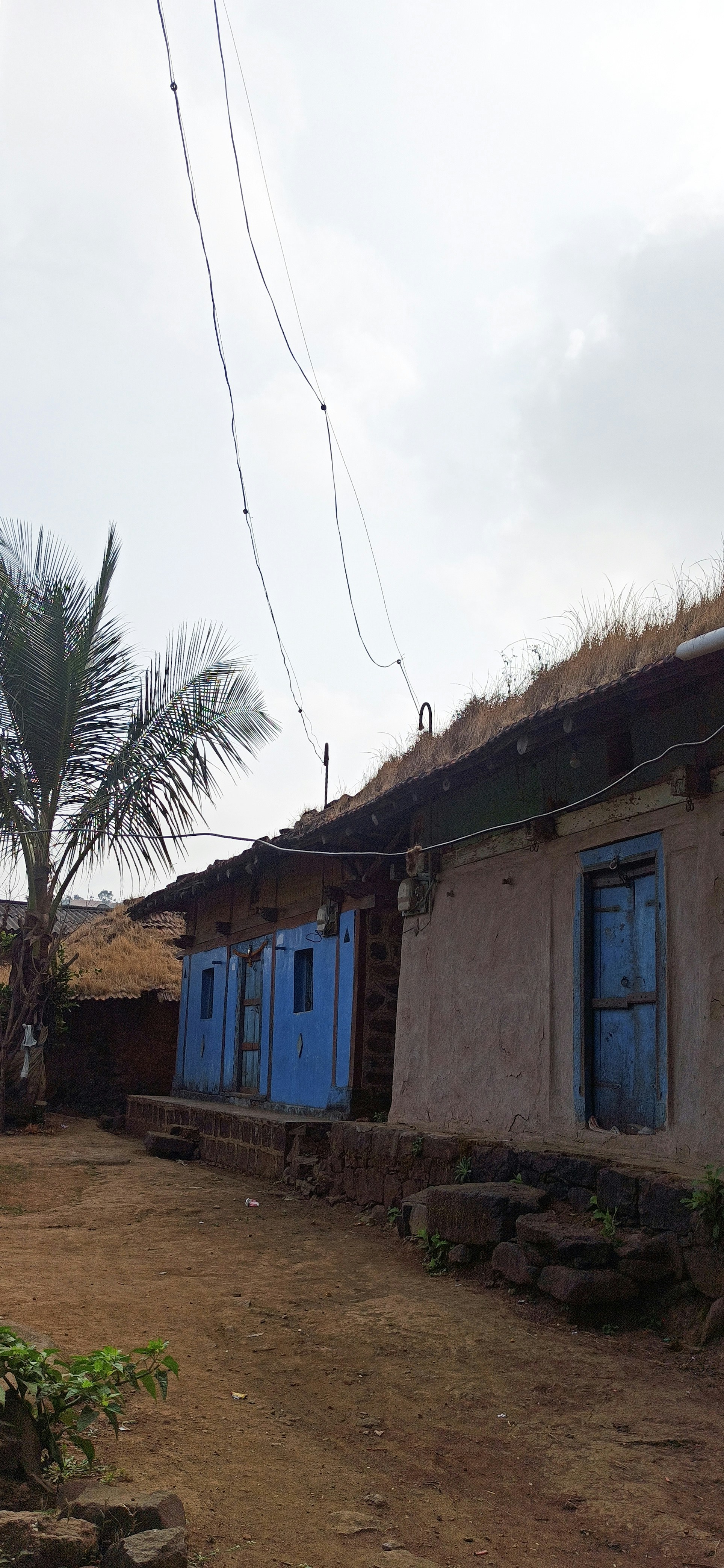

La conexion entre el Caribe insular (San Andres) y el Caribe continental (Sincelejo) permite un intercambio tecnico vital. Mientras Sincelejo aporta la tradicion del bahareque y el sombrero vueltiao, San Andres ofrece un contexto de arquitectura caribena de madera y resiliencia ante huracanes. Sociedades Conectadas fusiona estos saberes a traves de la guadua.
Exploracion de geometrias complejas, nudos estructurales, optimización topologica y algoritmos de forma aplicados a la arquitectura con guadua.
Visualizacion del proyecto propuesto: kiosco de guadua para las comunidades de San Andres y Providencia y Sincelejo, Sucre.
Vista alternativa del kiosco de guadua: perspectiva que muestra la cubierta conica inspirada en el sombrero vueltiao.
Tercera vista del kiosco de guadua: perspectiva que complementa la lectura volumetrica del proyecto.

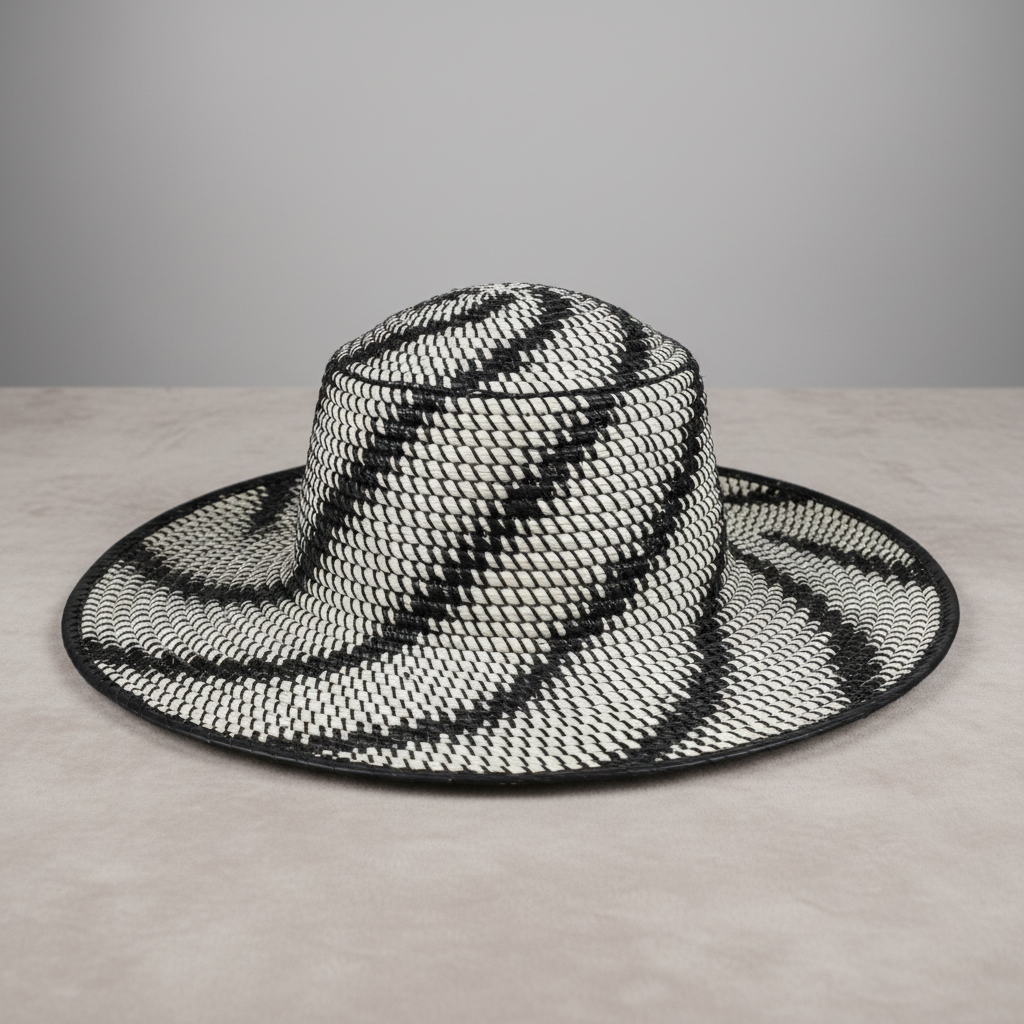

Material: se elabora a partir de la caña flecha (Gynerium sagittatum), fibra vegetal que se procesa, tiñe y trenza manualmente. La calidad depende del número de “vueltas” (pares de hebras): 19, 21, 23 y hasta 27, siendo este último el de mayor finura y flexibilidad.
El sombrero vueltiao no es solo una prenda: es un mapa de la cosmovisión Zenú, un código de identidad tejido en caña flecha. Cada pinta cuenta una historia, cada vuelta es un año de tradición. Cuando la cubierta dialoga con esa geometría, no imita: traduce cultura en técnica".
Seleccion de piezas clave de Python (Blender) usadas en el desarrollo del proyecto: operadores, analisis ambiental, patrones y herramientas de robustez.
Si te interesa este tipo de código y herramientas para arquitectura, puedes ver mis add-ons aquí: mira mis addons.
Más allá del software propietario, existe un ecosistema de herramientas de código abierto que permiten explorar la arquitectura sin restricciones económicas ni de forma.
Analisis comparativo de costos, potencia y versatilidad para arquitectura.
| Criterio Técnico | Blender 4.x | Revit / ArchiCAD | Rhinoceros | SketchUp |
|---|---|---|---|---|
| Inversión Inicial | Gratis (GPL) | $2,800+ / año | $995 (Perpetua) | $299 / año |
| Modelado Orgánico | Ilimitado (Mesh/Sculpt) | Rígido (BIM) | Preciso (NURBS) | Básico (Push/Pull) |
| Diseño Paramétrico | Geometry Nodes (Nativo) | Dynamo (Integrado) | Grasshopper (Nativo) | Plugins Limitados |
| Renderizado | Cycles + EEVEE (Real-time) | Básico (Externo) | Bueno (Raytrace) | Plugins (Pago) |
| Extensibilidad | Python API Total | C# / API Cerrada | Python / C# | Ruby (Limitado) |
| Ideal para Guadua | Formas Generativas | Familias BIM | Estructuras Complejas | Bocetos Rápidos |
Nota Estratégica: Mientras que el software BIM es esencial para la documentación técnica, Blender es la herramienta definitiva para la exploración formal y generativa sin las barreras económicas de las licencias corporativas.
Mientras AutoCAD, Revit y ArchiCAD exigen inversiones de miles de dólares anuales y curvas de aprendizaje orientadas a flujos de trabajo muy específicos, Blender te permite explorar libremente la geometría 3D desde el primer día — sin costo, sin restricciones de forma y con renderizado fotorrealista integrado. Es la herramienta perfecta para que arquitectos desarrollen su intuición espacial 3D antes de migrar a software especializado, o para complementar cualquier flujo de trabajo paramétrico con visualización de alto nivel.
Desde geometrias organicas hasta estructuras parametricas complejas. Blender no impone restricciones de forma.
Automatiza la generacion de geometria con Python integrado. Crea scripts para distribuir culmos o generar variaciones.
Cycles y EEVEE ofrecen renders de alta calidad para presentaciones arquitectonicas. Materiales, iluminacion natural y sombras.
Simula el comportamiento estructural, crea recorridos virtuales del proyecto o anima el proceso constructivo.
Ecosistema masivo de complementos gratuitos y de pago: desde generadores de arquitectura hasta exportadores BIM.
Millones de usuarios, tutoriales en todos los idiomas, foros especializados y actualizaciones constantes.
Esta cartilla está en mejora continua. Cada versión incorpora nuevos datos de investigación, correcciones técnicas y mejoras de experiencia.
Registro visual del desarrollo y la evolución técnica del proyecto de investigación.
Explora el modelo tridimensional interactivo del resultado final de la investigación.
Proyecto desarrollado en el marco academico de la Universidad Antonio Narino.
Estudiante Investigador
